日本探头 jp-probe 空气超声波系统NAUT21-M
日本探头 jp-probe 空气超声波系统NAUT21-M

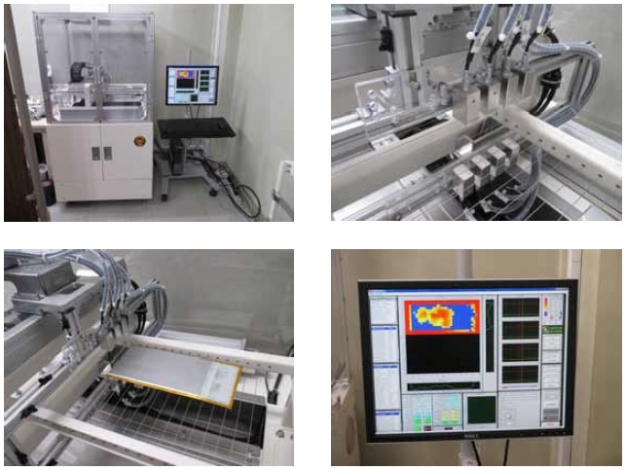

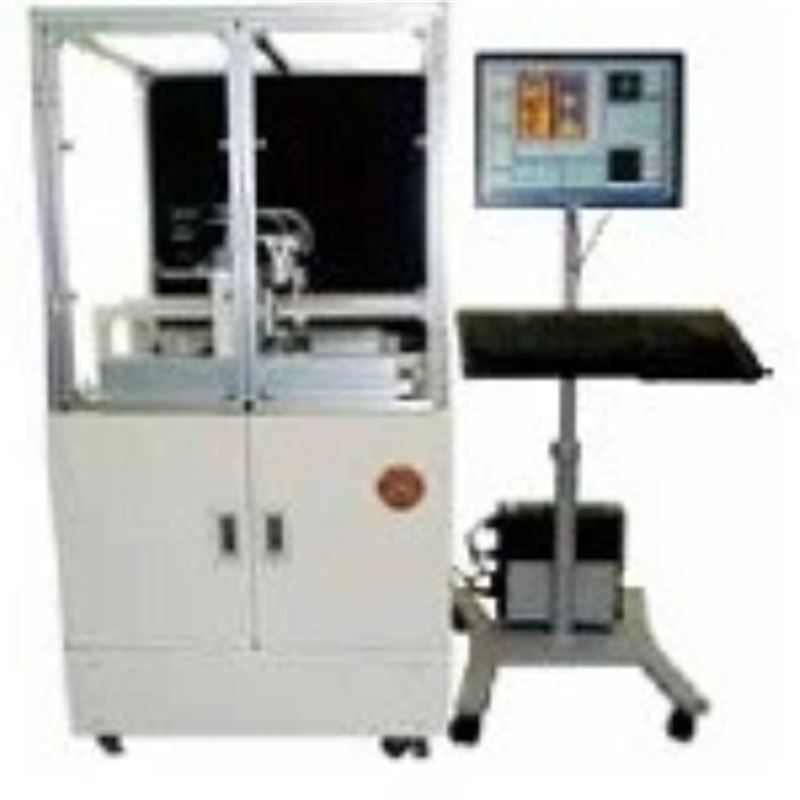

日本探头JP-Probe空气超声波系统NAUT21-M是一款高速、非接触式的超声波检测系统，专为在线检测及高速扫查设计，适用于锂离子电池、树脂板等材料的缺陷检测。
核心技术与优势
高速检测能力：
NAUT21-M设置了多通道空气耦合超声波探头，支持高速空气耦合超声波检测。例如，4通道探头可在4秒内完成约200mm×120mm锂离子电池（软包型）的检测，满足生产线对高速检测的需求。
非接触式检测：
以空气为耦合介质，无需耦合剂即可实现检测，避免了传统检测中耦合剂对材料的污染或损伤。这一特性使其特别适合高温、低温、狭窄区域及复杂形状工件的检测。
宽频段覆盖：
支持30kHz至10MHz超宽频段，高频段（如10MHz）可实现0.01mm级分辨率，精准识别微裂纹、气孔等亚表面缺陷；低频段（3MHz）增强穿透力，最大检测深度达1.5m。
动态功率调节：
电压10V至600V可调，低电压模式（10-100V）用于微弱信号捕捉，高电压模式（300-600V）实现高强度穿透检测，满足不同厚度工件的检测需求。
智能波束控制：
支持1至300波序列自由组合，适配孔隙检测、厚度测量、分层分析等复杂任务。
高信噪比：
信噪比（SNR）>90dB，精准捕捉微裂纹、气泡等亚表面缺陷，确保检测结果可靠。
典型应用场景
锂离子电池检测：
分析电解液分布、定位气孔及锂析出，提升电池质量与安全性。
树脂板与薄膜检测：
针对树脂板的内部伤痕检查、绝缘体的气泡检查、薄膜的针孔检查等，推荐适合生产线的检查方法及设备组合。
复合材料检测：
检测碳纤维复合材料（CFRP）的层间剥离，确保飞行器结构安全。
工业制造：
评估刹车垫接合状态、粘结质量及薄板探伤，保障产品可靠性。
系统组成与扩展性
标准配置：
包括高功率超声波发射接收装置、高灵敏度空气耦合探头、前置放大器及数据处理系统。
模块化扩展：
可选配高温探头、相控阵模块，升级为全自动检测系统。
云端数据管理：
检测报告自动同步至云端，支持AI缺陷比对与趋势预测。
行业认可与影响
NAUT21-M已广泛应用于锂离子电池、树脂板等材料的在线检测领域，其高速、非接触式的检测特性显著提升了生产效率与检测准确性。此外，该系统还通过了JAXA（日本宇宙航空研究开发机构）认证，成为航空领域碳纤维复合材料检测的标准工具之一。
