TML东京测器拉伸型荷载传感器专用附件
TML东京测器拉伸型荷载传感器专用附件

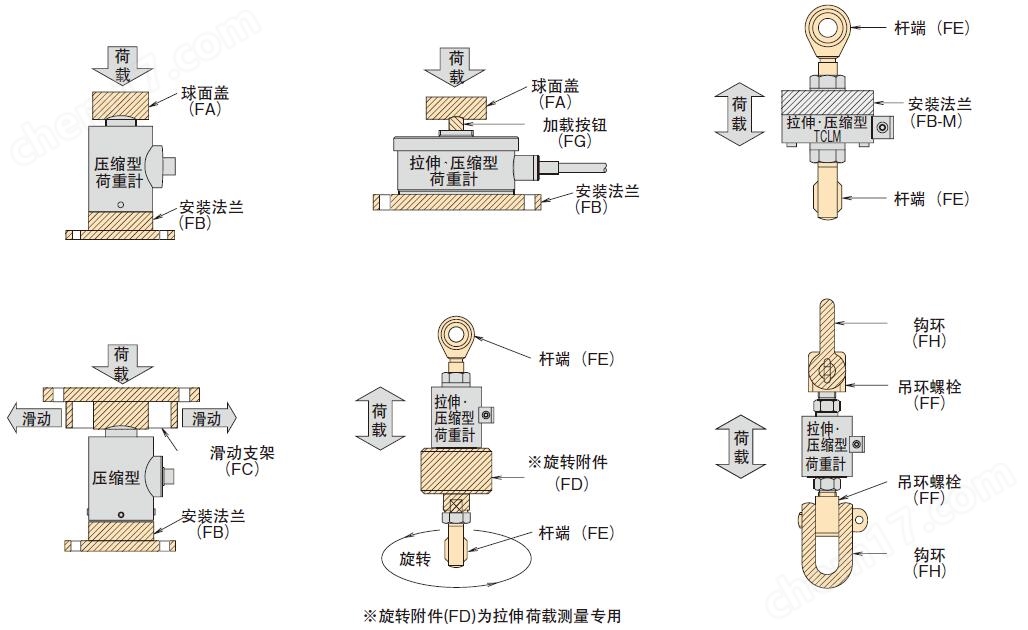

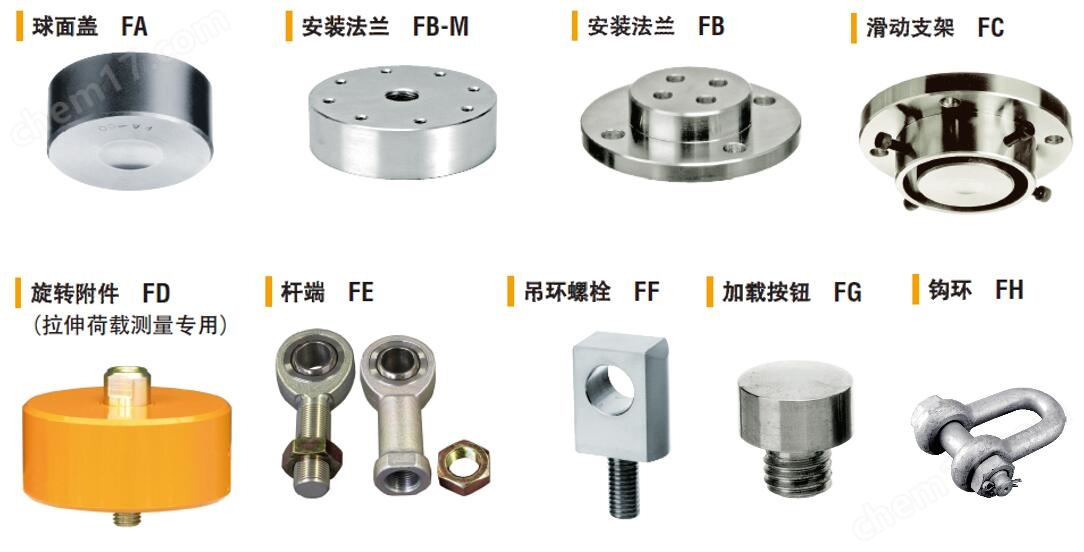

1. 万向接头
功能： 最重要的附件之一。用于补偿因安装误差或结构变形导致的角度偏差。它允许在一定角度范围内自由摆动，从而消除弯曲力矩和侧向力，确保力严格沿传感器轴向传递。
类型：
球头万向节： 提供多自由度转动，补偿角度能力强。
关节轴承： 标准工业件，经济实用。
应用： 必须在传感器的两端（加载端和固定端）或至少一端使用，尤其是在连接刚性杆或钢丝绳时。
2. 连接销轴与夹板
功能： 用于将传感器（特别是中空穿轴式TLJ系列）与外部结构（如吊耳、叉耳、钢丝绳接头）进行物理连接。
组成：
高强度销轴： 穿过传感器中心孔和外部连接件。
夹板/止动板： 防止销轴轴向窜动。
开口销或螺栓： 固定销轴。
选材： 销轴材质和热处理等级需与传感器额定载荷匹配，确保足够的剪切强度。
3. 载荷引入板/延长杆
功能：
延长杆： 当安装空间受限，无法直接连接时，用于延伸传感器的力臂。
载荷引入板： 用于将分散的载荷（如来自多个吊点）集中传递到单个传感器上，或提供更大的连接面。
| 荷载传感器 | 名称 | ||
| 杆端 | 钩环 | ||
| FE | FH | ||
| 拉伸型 | TLP-10KNB | － | FH-1B |
| -20KNB | － | FH-2B | |
| -30KNB | － | FH-3B | |
| -50KNB | － | FH-5B | |
| -100KNB | － | FH-10B | |
| -200KNB | － | FH-20B | |
| -300KNB | － | FH-30B | |
| -500KNB | － | FH-50B | |
| -1MNB | － | FH-100B | |
| TLJ-10KNA～50KNA | FE-5C・5D | － | |
| -100KNA | FE-5A・5B | － | |
